双面动平衡操作步骤及模拟实验

  之前我们介绍了“单面动平衡操作步骤及模拟实验”，今天我们来做“双面动平衡操作步骤及模拟实验”。测试环境不变，只需将画面中初始不平衡设定为动不平衡。

双面动平衡操作步骤如下：

1、开机，测量初始不平衡。

2、停机，A面加试重，测量试重后A、B两面的振动值。

3、拆除A面试重，在B面加试重，测量试重后A、B两面的振动值。

3、根据YBD-3动平衡仪的计算功能，将初始振动值、两次试重及试重后A、B两面的振动值输入YBD-3动平衡仪，计算配重。

         首先，我们测试转子的初始不平衡，可以观察到在动不平衡中，因为质心轴与几何中心轴相交，两侧轴承所测的相位角反相（相差180°）。记录A面振动值7.05mm/s∠166°与B面振动值5.1mm/s∠344°。如图1所示。

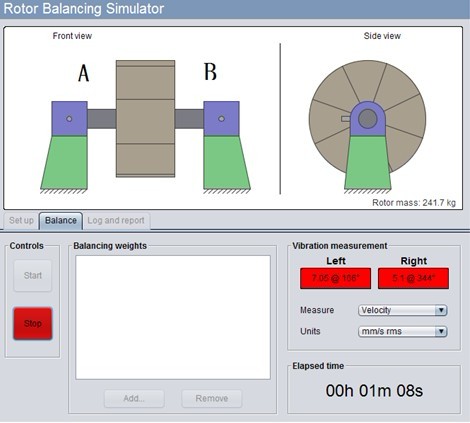

图1 动不平衡下初始振动值

         其次，在A面加试重，首先观察初始振动7.05mm/s∠166°，为了不使加试重后的振动量猛增，我们将相位角±180°做为试重的相位，重量首先定为20g，则加重为20g∠345°。如果试重引起的振动幅值变化没有超过20%或相位变化超过30度，我们就需要调整试重的重量。

          在图2中，我们观察到A面加试重后，A面振动值为5.77mm/s∠126°，B面振动值为6.14mm/s∠354°，振幅明显降了下来且振动幅值变化超过20%或相位变化超过30度，此次所加的试重是安全且有效的。

再次，拆除A面试重。在B面加试重20g∠161°，加试重后A面振动值为9.11mm/s∠176°，B面振动值4.44mm/s∠271°，如图3所示。

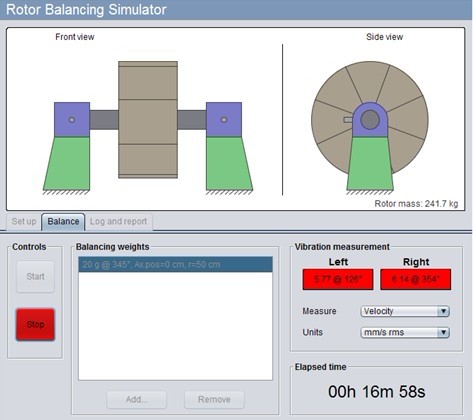

图2 A面加试重后振动值

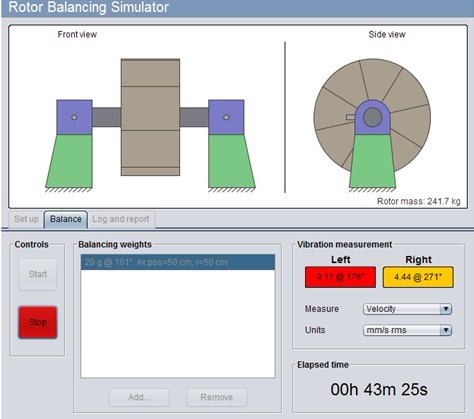

图3 B面加试重后振动值

最后，汇总YBD-3动平衡仪输入值如下表所示：

表1双面动平衡输入值：

将上表中数据输入YBD-3中进行计算，得到最终的校正质量与相位：A面配重36.78g∠295.02°；B面配重27.58g∠105.60°。将配重加到转子上，运行如图4所示，两侧轴承均呈现非常令人满意的振动值（绿色部分），参考旋转机械振动标准得知该振动值属良好级。

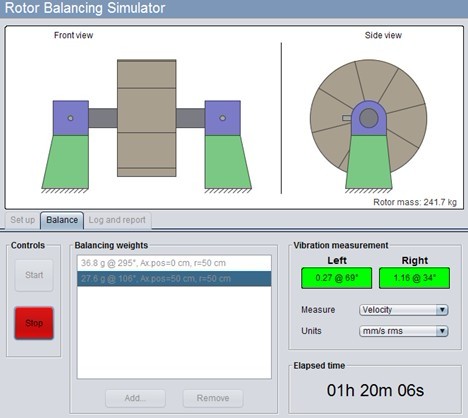

图4 YBD-3计算最终配重后振动值

         此次模拟过程旨在让各位了解双面动平衡的操作过程与一些注意事项，相比现场动平衡我们简化了很多步骤比如：振动、光电传感器的安放，反光带的设置等等，后续将推出现场动平衡操作步骤与注意事项，敬请关注深圳亚泰官网。

 深圳市亚泰光电技术有限公司 研发中心  供稿  2012年5月27日
