动平衡中相位是如何测量的

相位是指键相信号与选频振动信号的相对位置，它表示转子振型的分布方式及相对于某一标准选频振幅的时差或位差。相位告诉我们振动的方向，它是一个时间概念。相位分：绝对相位与相对相位。而转子动平衡时需要的是绝对相位。

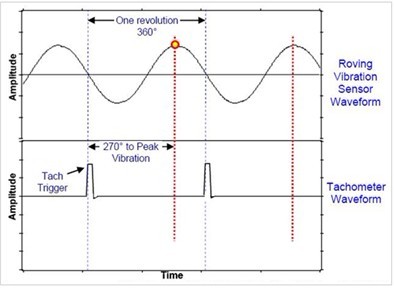

绝对相位测量需要一个振动传感器和一个光电传感器。不同的振动测量仪表对相位的定义可能不同，一般认为相位是指光电传感器的触发点到振动波形中下一个正峰值的时间。时间差转化成角度，就是我们平时用到的相位（绝对相位）。在要平衡的机器上贴上反光片， 是相位的零点。原理如下图所示：

图1 相位角定义图

  相位测量要求的精度1°，准确的测量相位， 是快速进行现场动平衡的基础。

  亚泰光电公司生产的YBD-2型现场动平衡仪采用了很好的相位传感器。其测量精度完全满足要求
